生產能力：50-800t/h
產品介紹
圓錐式破碎機性能、車間、現場視頻介紹
我公司生產的圓錐式破碎機價格合理，種類多樣，主要分為單缸圓錐破碎機、多缸液壓圓錐破碎機、全液壓圓錐破碎機、復合型圓錐破碎機、移動式圓錐破碎站，用于破碎中等和中等以上硬度（350兆帕以下）的各種礦石和巖石，如方解石、石灰石、花崗巖、河卵石、白云石、青石、玻璃、水泥熟料、鐵礦石等。具有破碎效率高，破碎比大，運作成本低，調整方便，經濟實惠等特點。
圖片實拍

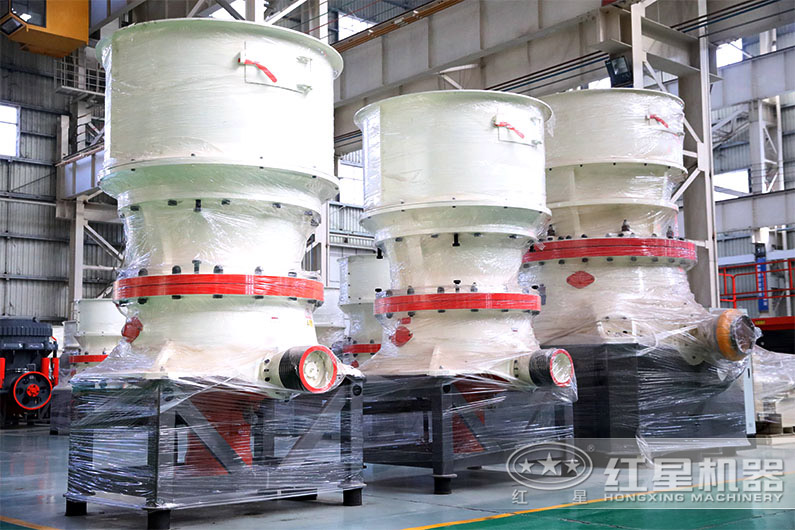

單缸圓錐破碎機，性能先進，產量大，運行成本低，產量36-2020t/h

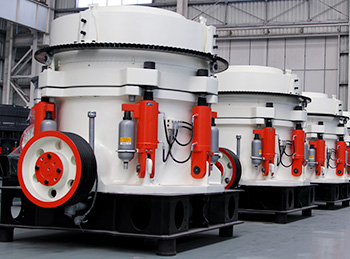

多缸液壓圓錐破碎機，全液壓保護，粒型好，性價比高，產量72-1100t/h

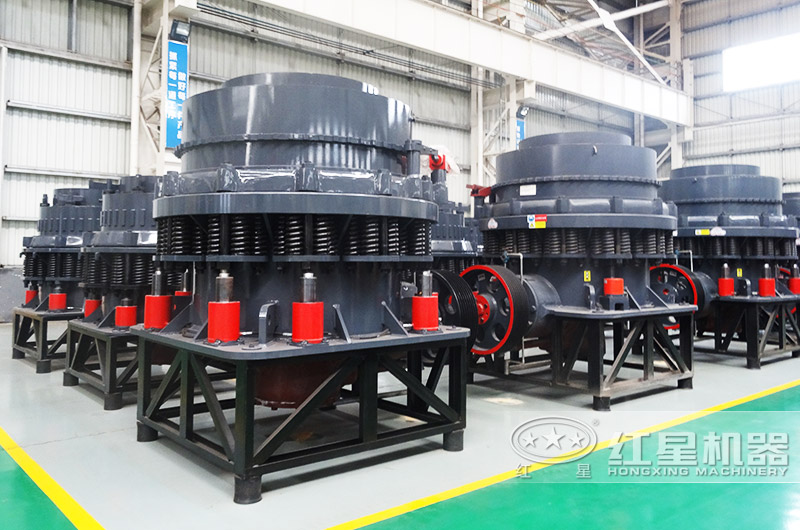

復合型圓錐破碎機，破碎腔型多，成品多樣，產量27-1814t/h

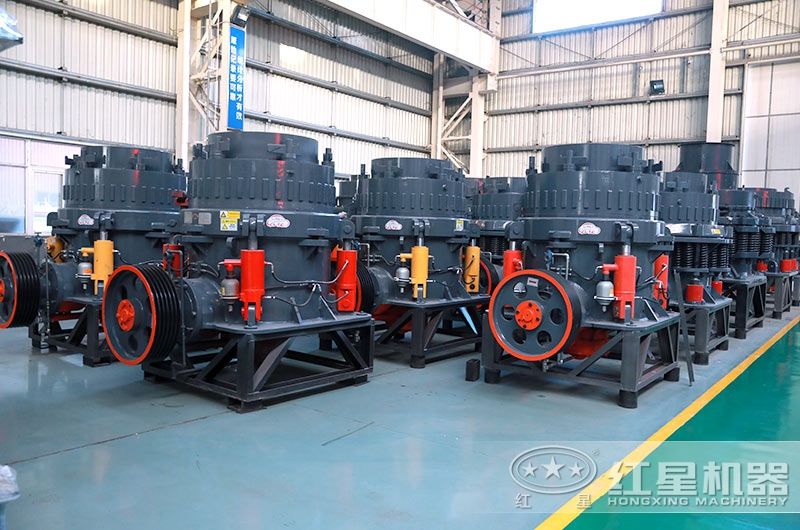

全液壓圓錐破碎機，結構特殊，操作方便，性能可靠，產量36-1814

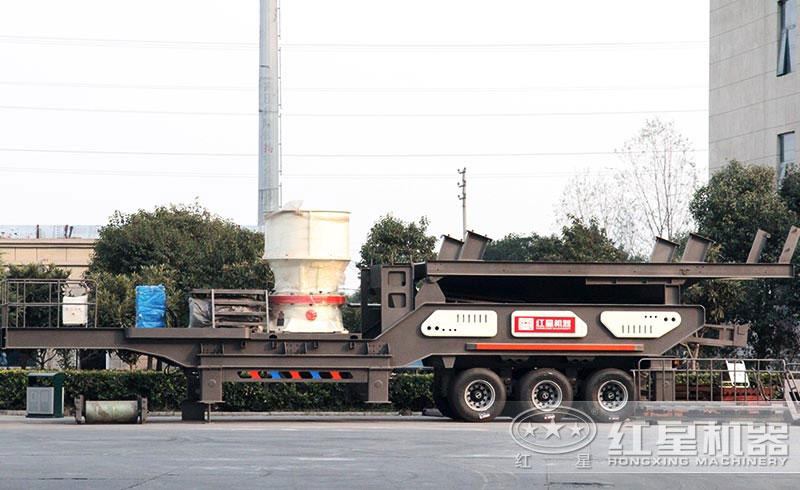

移動圓錐式破碎機，可直接開到現場作業，運行高產省錢，產量40-650t/h
性能優勢
圓錐破碎機優勢圖
1、圓錐式破碎機機體為鑄鋼結構，在重載部位設置有加強筋；該系列圓錐式破碎機是普通圓錐式破碎機使用壽命的1.5倍。
2、工作時，電動機的旋轉通過皮帶輪或聯軸器傳達動力，動力系統強勁。
3、彈簧保險系統，當機器因某種原因超載或者破碎過大或者過小時將啟用彈簧保險系統實現保險。
4、內部結構密封性能好，可有效的保護設備免受粉塵及其它小顆粒的侵害。
圓錐式破碎機配件
圓錐式破碎機的部分零件

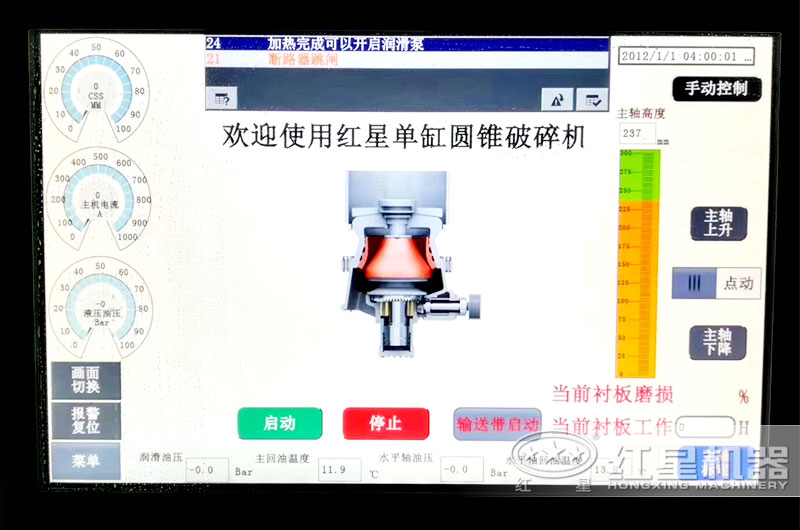

單缸圓錐破碎機的操作臺
工作原理
紅星圓錐式破碎機液壓式彈簧系統擴大了其應用范圍，從石灰石到玄武巖，石料破碎到各種礦石、粉料它都可以在各種中碎、細碎、超細碎作業中發揮更好的破碎效果。

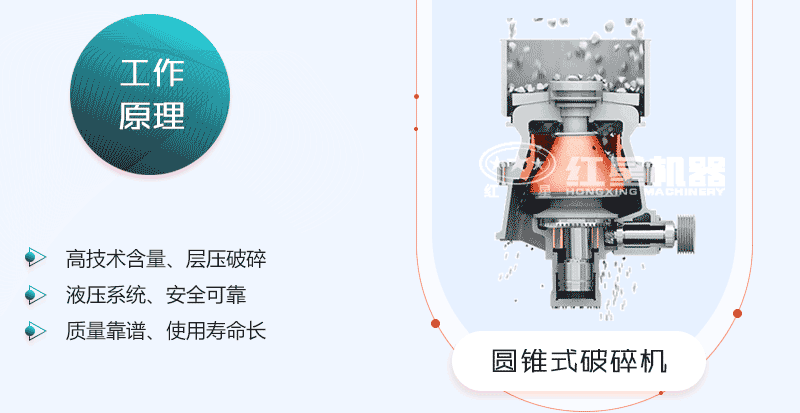

圓錐破碎機工作原理
電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐式破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。
客戶現場

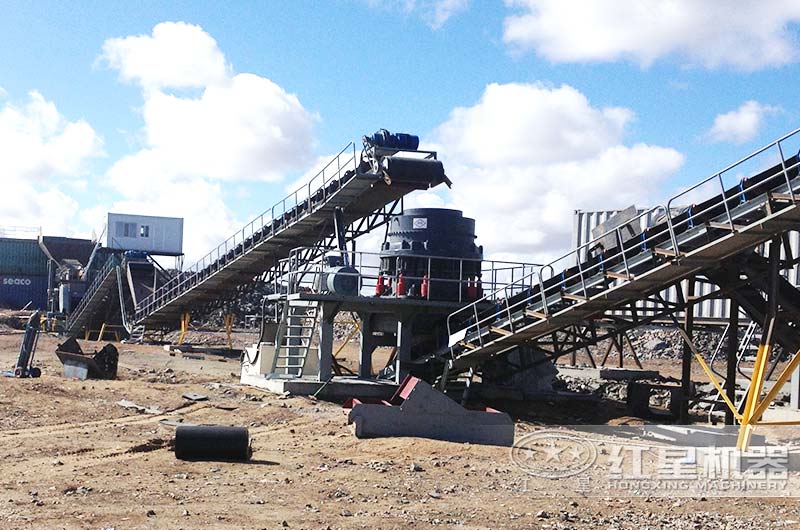

紅星全液壓圓錐破用戶現場

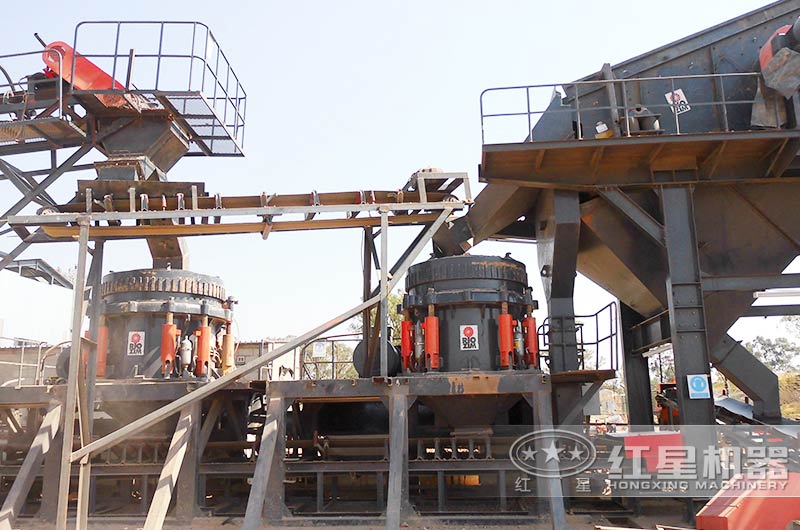

紅星多缸液壓圓錐破用戶現場

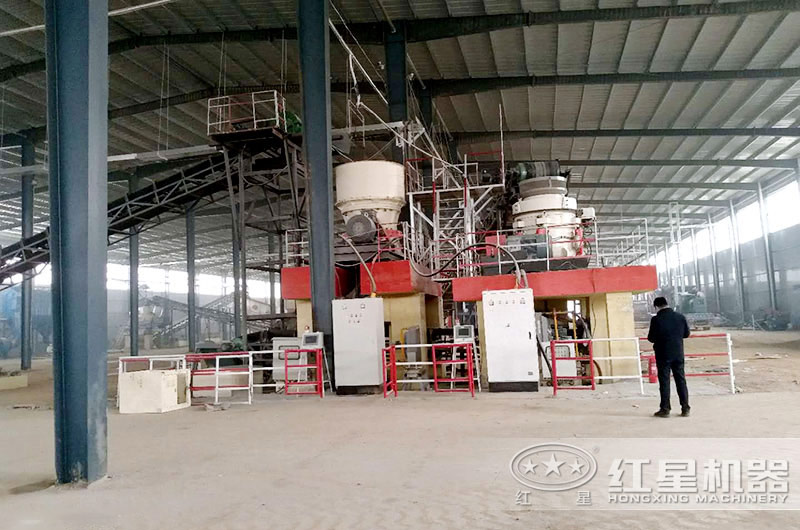

紅星機器用戶現場
紅星機器移動式圓錐破碎機用戶現場
廠家及價格
紅星機器作為一家專業生產圓錐式破碎機的大型廠家，生產的圓錐破碎機種類齊全、性能先進、質量可靠、價格實惠，得到了眾多用戶的認可。可組建成套石料破碎、制砂生產線，公司會為每位用戶提供更加優質的售后服務，充分了解用戶需求及實際生產條件為用戶配置經濟高產的圓錐破碎機，免費安裝培訓，定期回訪，幫助用戶妥善解決設備維護及易損件更換問題，值得信賴！

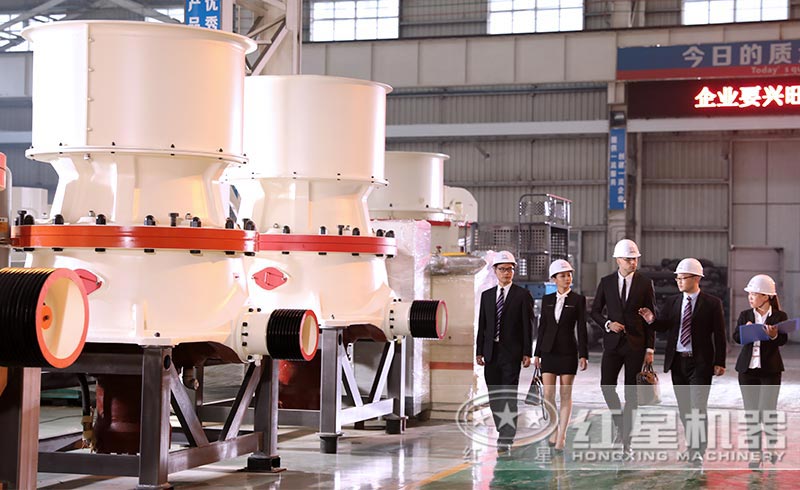

客戶參觀紅星機器圓錐破車間

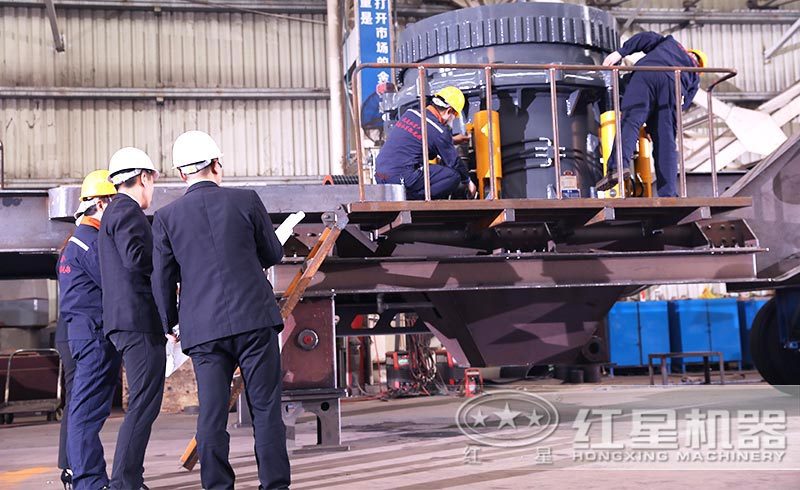

紅星工程師為用戶配置移動圓錐破方案
機器的價格是用戶比較關心的問題，圓錐式破碎機的價格因種類不同、產量不同、廠家不同，價格并不是固定的。這里以紅星機器為例，單缸圓錐式破碎機30-220萬，多缸圓錐式破碎機20-200萬，全液壓圓錐式破碎機20-120萬，復合圓錐式破碎機15-80萬，移動圓錐破碎機30-300萬，這個價格范圍是根據每種圓錐破碎機型號、產量不同而定的，如果想了解精確價格，請點擊在線咨詢，還可免費預約到廠試機。
紅星機器兩臺單缸圓錐破發往上海
技術參數
- 單缸圓錐破碎機
- 多缸圓錐破碎機
- 全液壓圓錐破碎機
- 復合型圓錐破碎機
- 圓錐破碎機
- 輪胎圓錐移動破碎站
- 履帶圓錐破碎站
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
| C2 | 400 | 320 | 29 | 225-515 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 38 | 30 | 4 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 35 | 25 | 70-90 | |||
| SC250 | F1 | 215 | 170 | 16 | 250 | 116-396 |
| F2 | 110 | 90 | 13 | 117-194 | ||
| F3 | 38 | 30 | 100-125 | |||
| SC315 | F1 | 275 | 220 | 16 | 315 | 177-662 |
| F2 | 175 | 140 | 16 | 162-552 | ||
| F3 | 85 | 70 | 13 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力（t/h） | 電機功率 | 主機重量 |
| HPM200 | C1 | 900 | 185 | 145 | 22~38 | 160~250 | 160 | 10 |
| C2 | 125 | 100 | 18~38 | 145~250 | ||||
| C3 | 95 | 75 | 14~38 | 120~250 | ||||
| F1 | 76 | 60 | 12~25 | 108~210 | ||||
| F2 | 54 | 45 | 10~25 | 81~210 | ||||
| F3 | 23 | 20 | 8~25 | 72~210 | ||||
| HPM300 | C1 | 1100 | 235 | 190 | 26~45 | 230~445 | 220 | 18 |
| C2 | 211 | 170 | 20~45 | 200~445 | ||||
| C3 | 150 | 120 | 16~45 | 180~445 | ||||
| F1 | 77 | 60 | 14~25 | 160~220 | ||||
| F2 | 53 | 40 | 12~25 | 140~220 | ||||
| F3 | 25 | 20 | 8~25 | 120~220 | ||||
| HPM400 | C1 | 1400 | 299 | 240 | 30~51 | 270~630 | 315 | 25 |
| C2 | 198 | 160 | 20~51 | 243~630 | ||||
| C3 | 111 | 90 | 14~51 | 210~630 | ||||
| F1 | 92 | 75 | 12~25 | 162~370 | ||||
| F2 | 52 | 40 | 10~25 | 126~370 | ||||
| F3 | 51 | 40 | 8~25 | 104~370 | ||||
| HPM500 | C1 | 1500 | 335 | 270 | 32~51 | 365~790 | 400 | 34 |
| C2 | 286 | 230 | 25~51 | 328~790 | ||||
| C3 | 204 | 165 | 19~51 | 280~790 | ||||
| F1 | 133 | 105 | 16~25 | 202~450 | ||||
| F2 | 95 | 75 | 13~25 | 158~450 | ||||
| F3 | 52 | 40 | 8~25 | 122~450 | ||||
| HPM800 | C1 | 2000 | 353 | 280 | 32~51 | 616~1100 | 630 | 69 |
| C2 | 297 | 240 | 32~51 | 522~1100 | ||||
| C3 | 219 | 175 | 16~51 | 380~1100 | ||||
| F1 | 155 | 125 | 13~25 | 328~730 | ||||
| F2 | 92 | 75 | 10~25 | 270~730 | ||||
| F3 | 33 | 25 | 5~25 | 166~730 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力（t/h） | 電機功率 | 主機重量 |
| GYS 300 | C1 | 910 | 175 | 140 | 13-38 | 81-180 | 90 | 10 |
| C2 | 102 | 80 | 9-22 | 60-180 | ||||
| F1 | 76 | 60 | 3-16 | 36-145 | ||||
| F2 | 41 | 30 | 3-13 | 36-130 | ||||
| GYS 400 | C1 | 1200 | 241 | 190 | 19-51 | 207-400 | 200 | 20 |
| C2 | 210 | 168 | 16-38 | 162-350 | ||||
| C3 | 137 | 110 | 13-31 | 126-310 | ||||
| F1 | 105 | 85 | 8-25 | 109-230 | ||||
| F2 | 89 | 70 | 6-16 | 82-230 | ||||
| F3 | 64 | 50 | 3-16 | 40-230 | ||||
| GYS 500 | C1 | 1600 | 269 | 215 | 25-64 | 280-650 | 280 | 40 |
| C2 | 241 | 190 | 22-51 | 258-450 | ||||
| C3 | 209 | 170 | 16-38 | 180-410 | ||||
| F1 | 133 | 105 | 10-25 | 162-355 | ||||
| F2 | 89 | 70 | 6-19 | 136-330 | ||||
| F3 | 70 | 55 | 5-13 | 90-300 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 規格 | 型號 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力（t/h） | 電機功率 | 主機重量 |
| PSG 1300 | 1313 | 1295 | 137 | 110 | 13-31 | 109-181 | 160 | 23 |
| 1321 | 210 | 170 | 16-38 | 132-253 | ||||
| 1324 | 241 | 190 | 19-51 | 172-349 | ||||
| 1306 | 64 | 50 | 3-16 | 36-163 | ||||
| 1308 | 89 | 70 | 6-16 | 82-163 | ||||
| 1310 | 105 | 85 | 8-25 | 109-227 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
| 型號 | HX3S185GYS300 | HX3S216GYS400 | HX3S216HP300 |
| 運輸長度 | 14500 | 15000 | 16000 |
| 運輸寬度 | 3000 | 3000 | 4550 |
| 運輸高度 | 4400 | 4500 | 4600 |
| 最大長度 | 17000 | 16000 | 17000 |
| 最大寬度 | 3400 | 3900 | 6900 |
| 最大高度 | 5800 | 6500 | 4700 |
| 重量 | 34.5 | 49.5 | 41 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 |
| 圓錐破 | GYS300 | GYS400 | HP300 |
| 出料皮帶機 | B650×15M×2 | B800×15M×2 | B800×15M×2 |
| 返料皮帶機 | B650×14M | B800×14M | B800×16M |
| 成品皮帶機 | B500×15M | B800×6M | B650×15M×2 |
| 振動篩之下 | B800×7M | B800×8M | B800×9M |
| 振動篩型號 | 3YK1854 | 3YK2160 | 3YK2160 |
| 型號 | WT160SC | WT250SC | WT300HPM | WT400HPM | |
| 運輸外形尺寸 | 長度 | 16800mm | 19000mm | 19000mm | 19500mm |
| 寬度 | 3500mm | 3600mm | 3900mm | 3900mm | |
| 高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
| 重量 | 50t | 60t | 55t | 65t | |
| 上料輸送機 | 料斗容積 | 3m³ | 3m³ | 3m³ | 3m³ |
| 裝載高度 | 2600m | 2600m | 2600m | 2800m | |
| 裝載寬度 | 1900mm | 1900mm | 1900mm | 1900mm | |
| 尺寸(寬×長) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
| 破碎機 | 型號 | SC160 | SC250 | HP300 | HP400 |
| 進料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
| 最大進料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
| 最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
| 主皮帶機 | 尺寸(寬×長) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
| 卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
| 返料篩 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
| 型號 | HX1536 | HX1536 | HX1536 | HX1536 | |
| 篩網規格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
| 篩底皮帶機 | 尺寸(寬×長) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
| 卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
| 篩頭皮帶機 | 尺寸(寬×長) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
| 卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
| 返料皮帶機 | 尺寸(寬×長) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
| 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
| 柴油發動機 | 功率 | 96kw | 132kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |
作者：武永蘭 發布時間：2012-02-28 14:44:48 更新時間：2024-10-15 13:31:50
