高堰式雙螺旋分級機

產品簡介

高堰式雙螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

高堰式雙螺旋分級機是是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

應用領域

1、各種粉料超細分級、去除雜物、打散。

2、超微粉及納米粉夾帶的粗顆粒的分級；粘性、團聚性強、難分散、流動性差的物料分級。

氣流分級機還有以下備選產品——JZF系列氣流分級機，主要由電機、分級機殼體及分機輪組成。電機帶動分級輪在分級殼體中高速轉動（轉速可任意調節），在分級機中形成強大的離心力。進入到分級機中的氣粉混合物先進入分級輪內部，在離心力的作用下，大或重的顆粒受離心作用力大，故被甩至分級輪外圍至分級機邊壁，并不再受離心力的影響，自然下落到粉碎主機內繼續粉碎或者下落到出料口進行收集；小或輕的物料受離心力作用小，在分級輪內部懸停，受引風機的引風力影響被帶至高處，順管道動動至下一組件內被分級或收集。通過變頻調節分級輪的轉速便可調整分級機中離心力的大小，達到分出指定粒度的物料的目的。

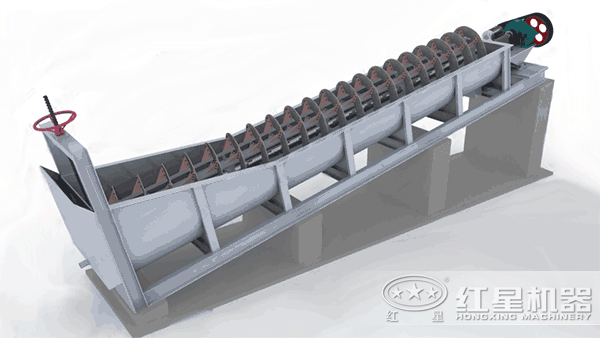

工作原理

分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

性能優勢

自分流式分級機是正遠粉體工程設備有限公司自主開發的新型超微分級機，是自分流慣性分級技術與離心分級技術的合理組合，核心技術達到當今先進水平，技術性能比渦輪式分級機有質的飛躍。

1. 低能耗：同樣處理量，能耗比其它臥式、立式分級機降低50%。

2. 高產率：同樣處理量，分級效率比其它臥式、立式分級機提高50%。

3. 高精度：分級細度高，徹底杜絕產品中過大顆粒及篩余物。

4. 低轉速：相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度＜5的粉體時，分級輪無磨損；生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。

5. 產量高：大型機產量可達50t/h；結構全：可根據不同特殊要求，配置專用的分級結構。

6. 可與球磨機、雷蒙磨、沖擊磨、氣流磨等各種粉磨設備組成閉路或開路系統。

7. 負壓生產，無粉塵污染，環境優良、自動化程度高，穩定性強，操作簡便。

結構特點

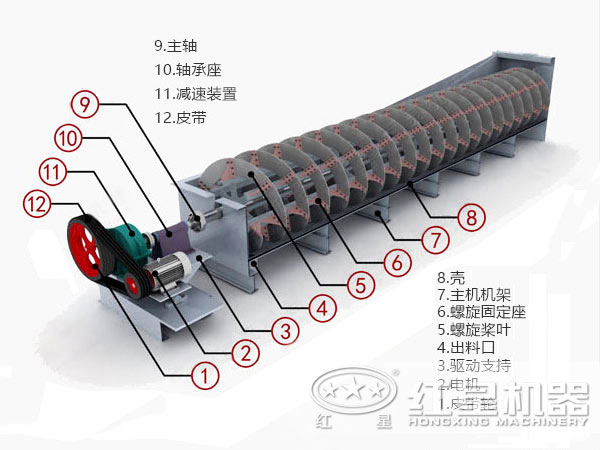

分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

1. SF系列砂石粉分級機采用日本技術研制，專門用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。

2. 技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用；0.00--0.75mm石粉含量在2%-15%之間可調。

3.石粉質量易于控制，細度調整方便、靈活、可靠。另外，設備瓦片內襯，維修率非常低。同時，又采用變頻控制技術，操作更簡潔。

安裝操作注意事項

（一） 安裝：機器經檢查無損傷、螺釘無松動，即可安裝。分級機應牢靠地安裝在澆注好的混凝土的基礎上。基礎設計應具有很好的支撐作用，盡量減少對螺釘?shù)募羟辛Α?/p>

（二） 操作對螺旋分級機的結構和工作原理清楚后，方可操縱本機。

1、螺旋體轉動后，方可開始給入礦漿，逐漸地嗇給礦量。

2、螺旋體處在工作狀態時，如遇特殊故障如卡住、過載）須立即停車時，立即將螺旋體提升出礦漿面，絕不準許螺旋體壓在礦漿內，速將礦閥打開，避免淤塞。

3、再次啟動時，須將螺旋體下降到一定位置，才能轉動螺旋體；本機在使用中如需要停車時，應先停止供料，待物程分級完，內無物料之后，才能停止運轉。

技術參數
