生產能力：50-800t/h
產品介紹

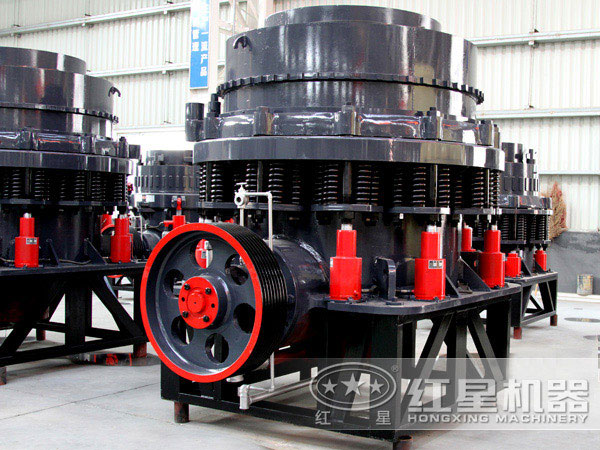

爐渣破碎機

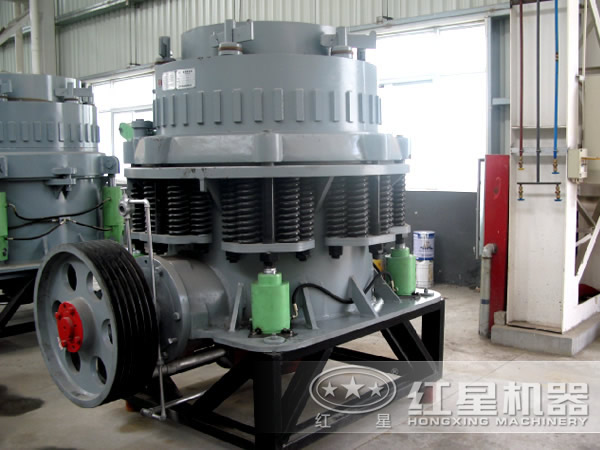

爐渣破碎機車間

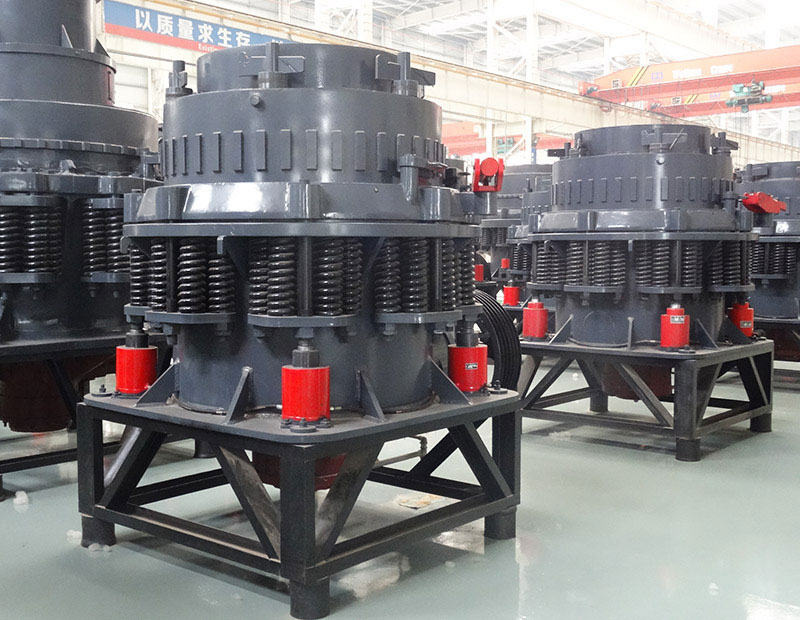

新一代爐渣破碎機展示

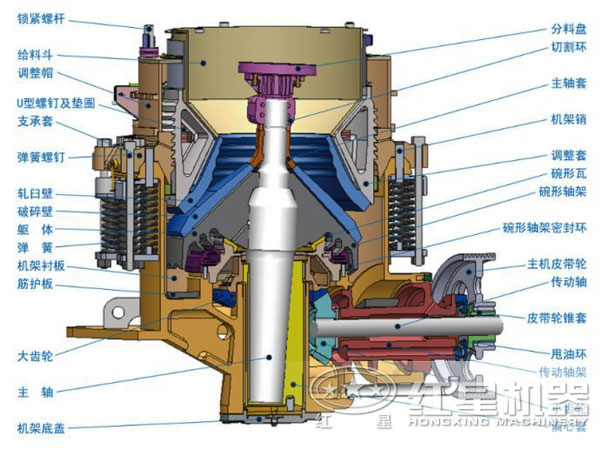

爐渣破碎機是一臺對爐渣物料主力破碎設備，其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。其中特殊的液壓系統設計，大大提高了設備使用壽命。
爐渣物料
又稱溶渣?；鸱ㄒ苯疬^程中生成的浮在金屬等液態物質表面的熔體，其組成以氧化物為主，還常含有硫化物并夾帶少量金屬。近幾年?duì)t渣常被視為廢物，不僅占用田地，而且污染環境。世界上爐渣已被廣泛用于工農業生產的各個領域。

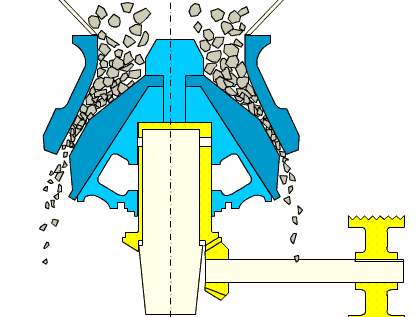

工作原理
在圓錐破碎機的作業過程中，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔。待破碎物料從入料口進入后，受到動錐和靜錐的多次擠壓和撞擊，最終形成符合要求粒度的物料。當動錐離開該區段時，已成形物料在自身重力作用下下落，從錐底排出。
性能優勢
1、具有厚壁、高強度鑄焊本體，剛性好，穩固抗震；
2、均采用高硬度材料制造，耐磨抗沖擊，且便于維護更換；
3、采有CAT工業用發動機，高功率，低排污，可提供圓錐式破碎機工作和整機行走的動力，經濟耐用；
4、通過能力大大提高，提高了破碎比和生產效率；
5、壓缸的油壓就變得比蓄能器內的氣壓高，油就充向蓄能器，于是破碎壁下降，排出異物。
主要配件
1、動錐：由于爐渣破碎機動錐頂錐夾角小，不影響坡度緩的過量，并且由于機器采用大偏心、高轉速。緩坡度巧妙結合，不僅保證了機器的生產能力大，同時也保證了圓錐式破碎機破碎產品的細度。
2、主軸：由于機器的主軸沒有頂部支承點，不僅給礦口大，破碎流暢，而且有利于圓錐式破碎機保護。并且主軸粗而短，承受的破碎力更大。
技術參數
| 規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸（長×寬×高） （mm） |
| Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
| PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
| Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
| PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
| PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
| Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
| PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
| Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
| PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
| Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
| PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
| PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
作者：武永蘭 發布時間：2016-02-24 08:59:34 更新時間：2022-07-27 17:57:35
